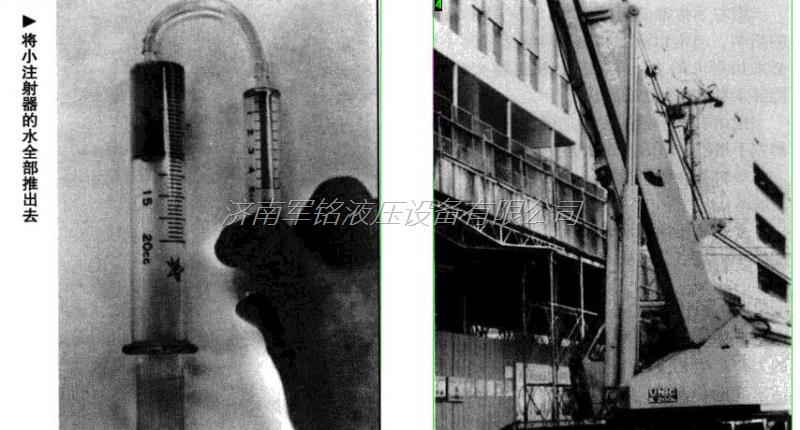

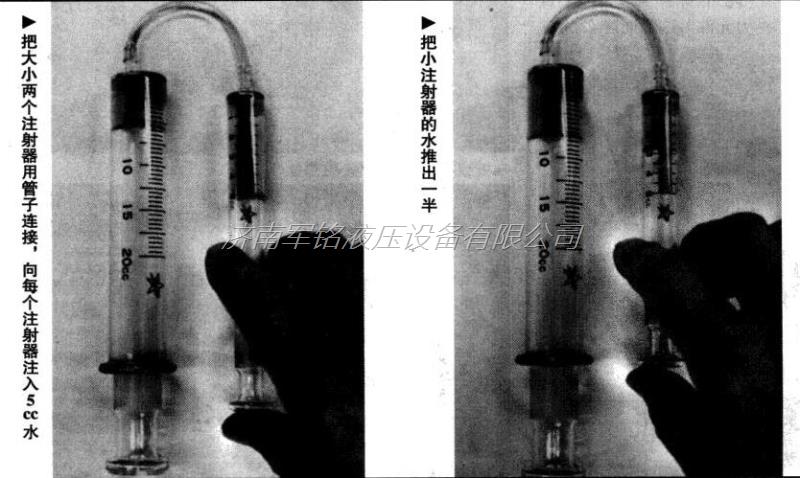

注射器也是泵的一種 ,僅從外部觀察液壓的機構,很難理解液壓通過什么樣的機構進行動作。因?yàn)橐簤河蛷哪睦锵蚰睦锪、起著什么樣的作用僅靠肉眼很難看出。因而.一般都認為液壓機構很復雜,很神秘。 液壓結構比用電裝置等的結構更單純。 不要一開始就對液壓敬而遠之,要從簡單的裝置開始理解。 可以利用下面的方法,觀察用肉眼能看的實驗部分,同時在頭腦中想象。 準備5cc和20cc的注射器,用適當粗細的塑料管代替針,把兩個注射器連接起來。 將粗注射器的活塞推進頂?shù),拉?dòng)細注射器的活塞吸進水,兩個注射器用塑料管連接,這時將水染色更好觀察。如果不在水中進行此操作將會吸進空氣。這時慢慢推動連接的細注射器的活塞,同時觀察。 在細注射器中的水經塑料管流向粗注射器時,粗注射器的活塞根據進來的水量被向外推出一定距離。
假定粗注射器直徑為2cm,假定細注射器直徑為1cm,如果把細注射器推進4cm.則粗話塞被推出1cm。 這是因?yàn)檫M(jìn)入細注射器4cm高度水的體積和進入粗注射器1cm高度水的體積相等。 這樣,根據吸人的水的高度來計算活塞的推出量,不僅是直徑lrm和直徑2m注射器的情況,在1cm和3cm時、0,5cm和1.5cm時通過簡單計算都能求出恬塞伸出長度。只是注射器的直徑一般并不是這么整的數值。 挖掘機或叉車上使用幾根液壓圓桿。計算這些液壓桿活塞的伸出長度時,與計算粗注射器活塞被推出的長度方法相同。 可以計算把多少液壓油送入那個液壓缸,該括寒伸出幾百毫米。 然而實際進行操作時,需要知道伸出幾百毫米需要幾秒,所以有必要用“流量”或“排量”來考慮。
